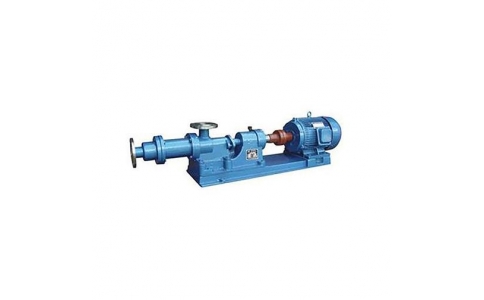

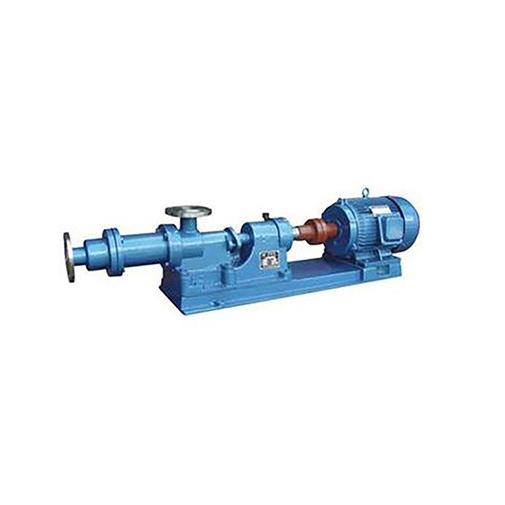

I-1B型濃漿泵

一、I-1B型濃漿泵產品概述：I-1B系列濃漿泵是單螺桿式容積泵，該泵利用偏心單螺旋的螺桿在雙螺旋襯套內的轉動，使?jié)鉂{液沿螺旋槽由吸入口推移至排出口，實現泵的輸送功能。二、I-1B型濃漿泵產品特點:1．可輸送高濃度高粘度＜10000PaS及含有顆粒的懸浮漿液。2．輸送液流穩定、無過流、脈動及攪拌、剪切漿液現象。3．排出壓力與轉速無關 ，低流量也可保持高的排出壓力。4．流量與轉速成正比，通過

詳細信息

一、I-1B型濃漿泵產品概述：

I-1B系列濃漿泵是單螺桿式容積泵，該泵利用偏心單螺旋的螺桿在雙螺旋襯套內的轉動，使?jié)鉂{液沿螺旋槽由吸入口推移至排出口，實現泵的輸送功能。

二、I-1B型濃漿泵產品特點:

1．可輸送高濃度高粘度＜10000PaS及含有顆粒的懸浮漿液。
2．輸送液流穩定、無過流、脈動及攪拌、剪切漿液現象。
3．排出壓力與轉速無關 ，低流量也可保持高的排出壓力。
4．流量與轉速成正比，通過變速機構或調速電機可實現流量調節。
5．自吸能力強，不用裝底閥可直接抽吸液體。
6．泵可逆轉，液體流向由泵的旋轉方向來改變，適用于管道需反正向沖洗的場合。
7．運轉平穩、振動、噪聲小。
8．結構簡單、拆裝維修方便。
本泵廣泛就應用于化工、制藥、釀造、造紙、食品等單位。

三、I-1B型濃漿泵結構材質形式:

I-1BB型：殼體鑄件，傳動件（主軸、螺桿和繞軸）為2Cr13不銹鋼制造，適用于一般中性濃漿液輸送，一般微酸、堿漿液輸送。
I-1BF型：傳動件和接觸漿液的泵殼均由不銹鋼制造，適用于食品、制藥、及腐蝕性漿液的輸送。
橡膠襯套有一般耐磨橡膠、食品用橡膠和耐油橡膠供用戶選擇。
傳動方式有電機與泵軸直接傳動，電機經減速機與泵直接傳動和電機經三角皮帶輪與泵軸傳動式。
配用電動機有一般封閉式，防爆式和電磁調速式電機并配無級變速機，齒輪減速機供用戶選購。
（材質、不銹鋼、鑄鐵）

四、I-1B型濃漿泵技術參數：

流量：1.5-38m3/h；
揚程：30-80m；
功率：1.1-15kw；
轉速：960r/min；
溫度：0-100℃；
口徑：25-150mm。

五、I-1B型濃漿泵性能參數表：

型號	理論流量 QMPa （m³/h）	流量 ( T/時)	揚程	吸程	進出口徑	轉速（r/min）	配用電機（K/w）	工作壓力（kg/cm²）
老型I-1B1寸	1.8	1.1	30	2	25	960	2.2	3
I-1B1寸	2.39	1.5	50	2	25	960	1.1	5
老型I-1B1.5寸	4.8	3	80	2	40	960	3	8
I-1B1.5寸	5.2	3.2	80	3	40	960	2.2	8
I-1B2寸	8.85	5.6	80	3	50	960	3	8
I-1B2.5寸	10.6	6.5	60	3	65	960	3	6
老型I-1B3寸	15	10	60	3	75	960	7.5	6
I-1B3寸	18.1	12	60	3	75	960	5.5	6
I-1B4寸	24	16	60	3	100	960	7.5	6
I-1B5寸	36	25	60	3	125	960	11	6
老型I-1B5寸	27	19	60	3	125	960	11	6
I-1B6寸	38	30	60	3	150	960	15	6

I-1B型濃漿泵結構圖說明

1、電機2、聯軸器3、軸承體4、電機機座5、螺桿軸6、橡膠套7、銷帽8、軸承9、空心軸10、填料壓蓋11、繞軸12、三通泵體13、銷帽14、直筒15、進口

I-1B型濃漿泵結構圖

I-1B型濃漿泵外形安裝尺寸圖：

I-1B型濃漿泵外形安裝尺寸圖

I-1B型濃漿泵外形安裝尺寸表：

I-1B型濃漿泵外形安裝尺寸表
